 P?i práci s programovatelnými obvody je pot?eba taky mikroprocesory naprogramovat. To m?ete ud?lat jako my t?eba programátorem z LPT portu. Ale moná se dostanete do problému (jako my), e vá po?íta? nemá LPT port... nezbude ne programátor zajistit jinak. Bu? si programátor do USB m?ete koupit nebo pokud rádi bastlíte je práv? pro vás tento ?lánek..
.
P?vodní autor projektu USBasp. My jsme si jenom p?ekreslili ploný spoj a dali "nae" sou?ástky. Ve ostatní p?evzato ze stránek autora. Je také nutné ovem procesor v tomto programátoru nejprve naprogramovat, aby fungoval správn?.
   Schéma:
 .

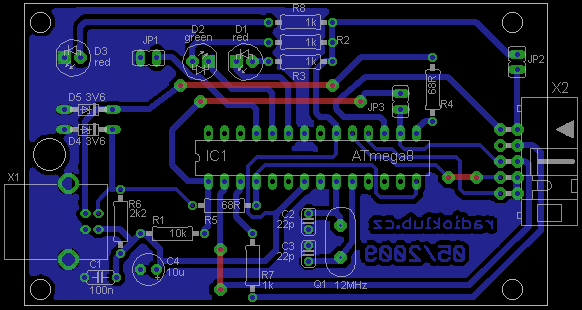

Ploný spoj:
 .

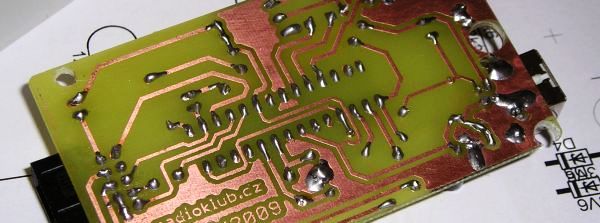

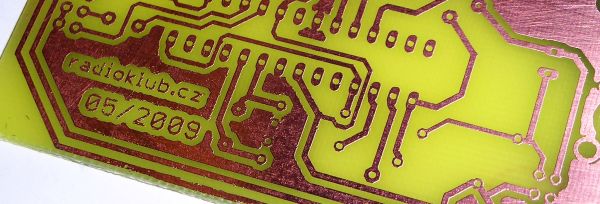

Deska byla vyrobena metodou naehlením tonneru.
Seznam pouitých sou?ástek:
R1 - 10k - velikost 0207
R2,R3,R7,R8 - 1k - velikost 0207
R4,R5 - 68R - velikost 0207
R6 - 2k2 - velikost 0207
C1 - 100nF/50V - keramika X7R - RM 5mm
C2,C3 - 22pF/50V keramika X7R- RM 5mm
Q1 - krystal 12 MHz - HC49
D1,D3 - LED 5mm RED
D2 - LED 5mm GREEN
D4,5 - Zenerova dioda 3V6
X1 - USB konektor B
X2 - ISP konektor 10pin
JP1, JP2 - pin lita 2.54mm
  .
.
.
.
.
.
.
.
.
.
.
.
. |
