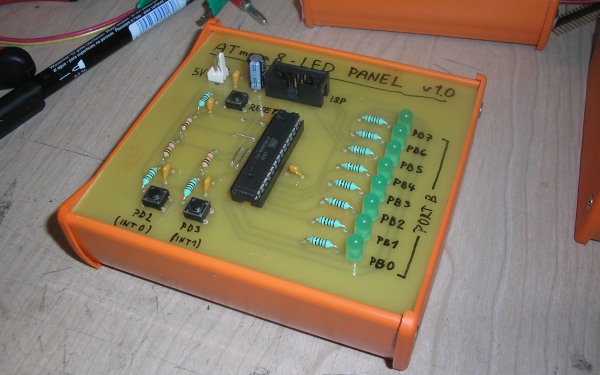

 Tato konstrukce slouí k prvnímu seznámení s mikroprocesory od firmy Atmel. Jde o jednoduché zapojení, kde jsme na jeden port p?ipojili LED diody. Na jednoduchých p?íkladech program? budeme postupn? pronikat do taj? jedno?ip?. Více uvnit? ?lánku..
Zde m?ete najít ?lánky a výukové programy s popisem, které budeme zkouet na tomto zapojení.

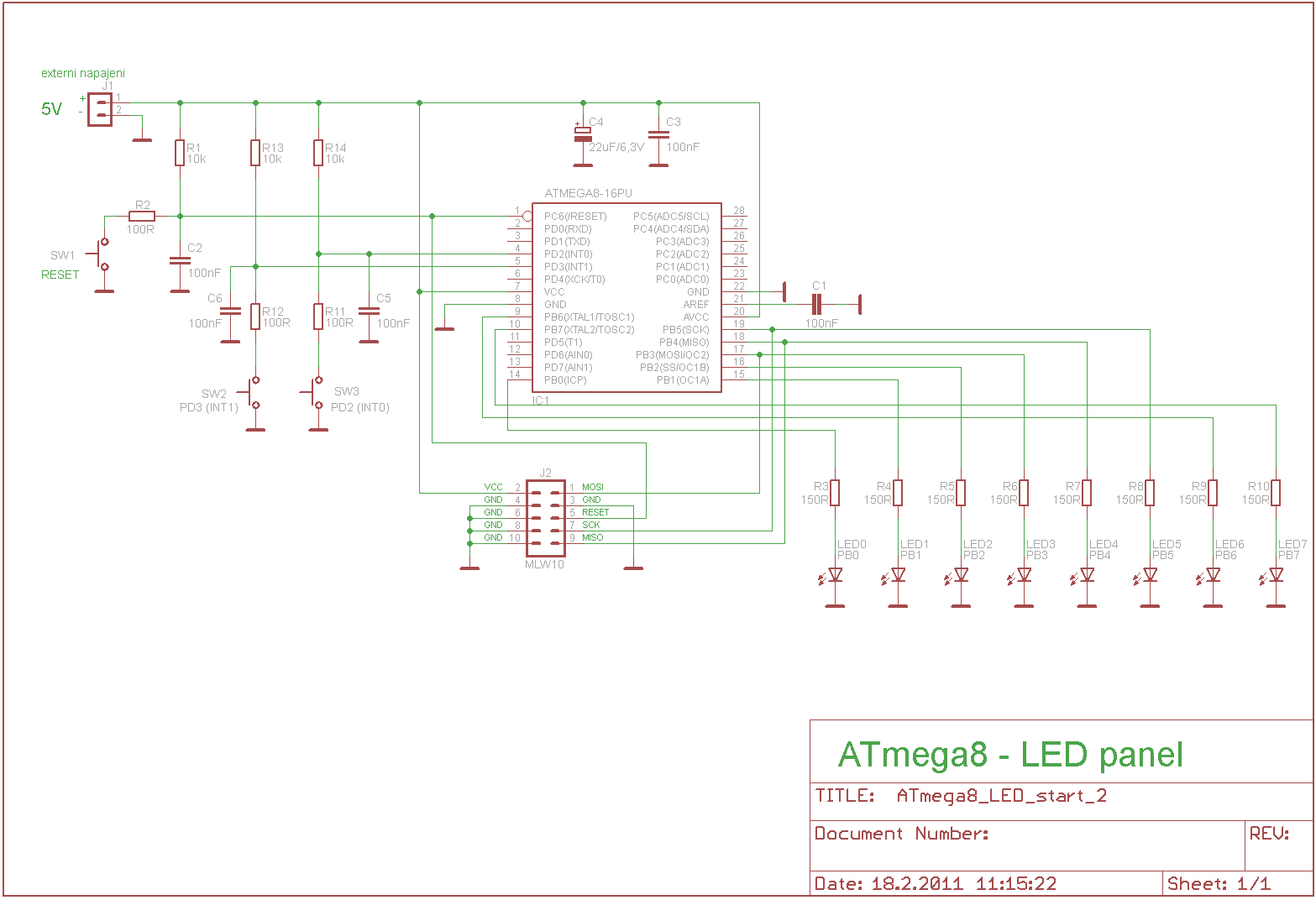

Schéma:
 .

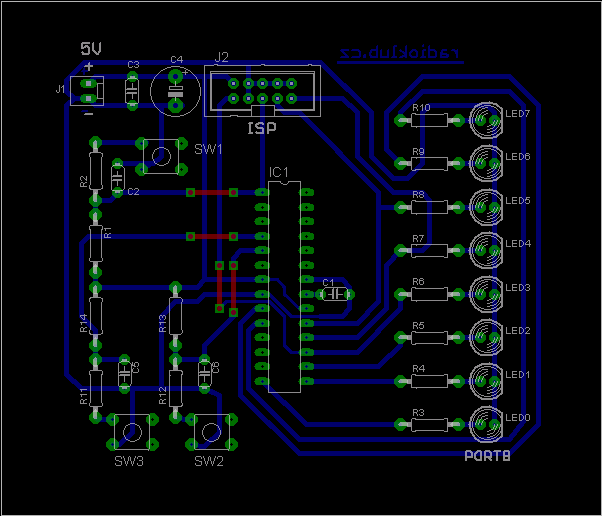

Ploný spoj:
 .
.
Seznam pouitých sou?ástek:
R1,R13,R14 - 10K - velikost 0207
R3-R10 - 150R - velikost 0207
R2,R11,R12 - 100R - velikost 0207
C1,C2,C3 - 100nF/50V keramika X7R- RM 5mm
C4 - 22uF/6,3V elektrolyt - RM 5mm
IC1 - ATmega8 - DIL28 - mikroprocesor
LED0-LED7 - 5mm LED zelená
Krabi?ka - konstruk?ní krabi?ka s bo?nicemi - SE100x105mm + 2x FEF100 + 4x vrut M3x25
.
.
.
.
.
.
.
.
.
.
.
.
.
. |
