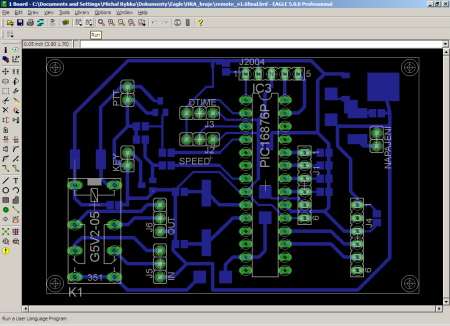

1) Otev?ete si hotovou desku .brd a pak File -> Run
 .

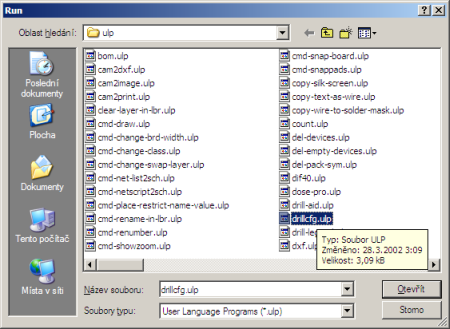

2) Vyberte drillcfg.ulp
 .
3) Vyberte jednotky
 .
4) Zkontrolujte velikosti vrtaných d?r. Pokud máte n?které díry VIA (prokovené), vrtaná díra by m?la mít o n?co v?tí rozm?r. P?i finálním vytvo?ení prokovu toti se kone?ný otvor zmení o dv? vrtvy materiálu na prokov!
 .

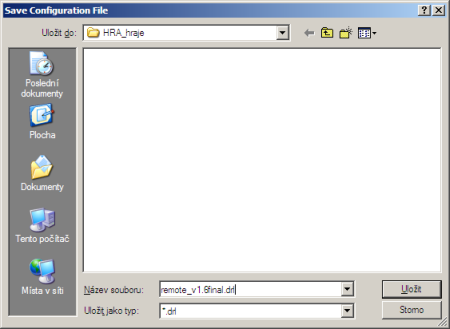

5) Vyberte místo, kde chcete mít uloené soubory s Gerber daty, nyní uloíme data pro vrta?ku.
 .

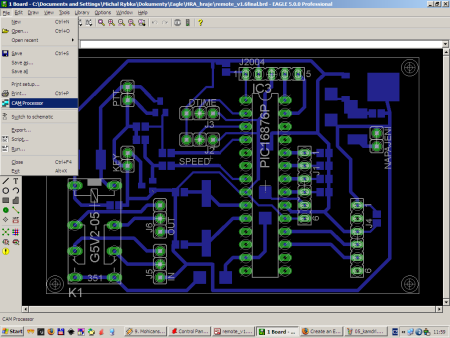

6) Následn? File -> CAM Processor
 .

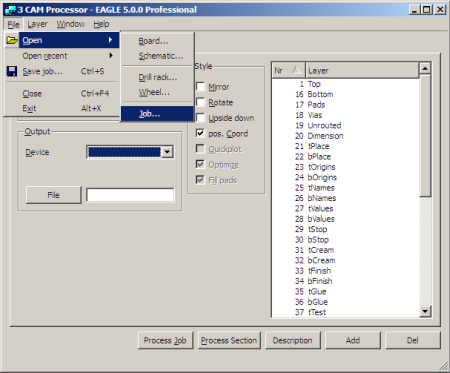

7) File -> Open -> Job...
 .

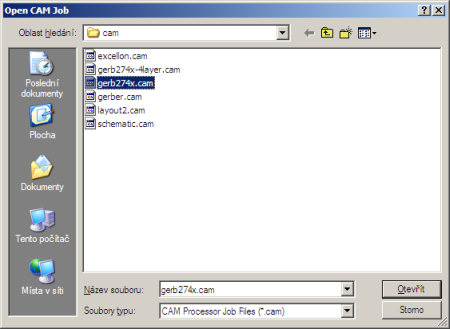

8) Vybereme gerb274x.cam
 .

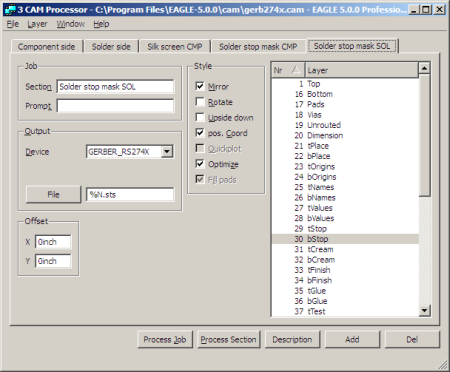

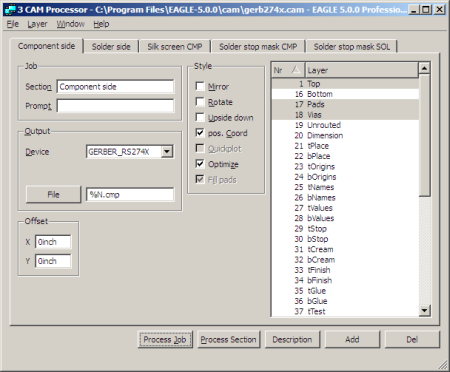

9) Nyní si zkontrolujeme zda máme nastaveny správn? vrstvy, TOB, BOT, potisk, nepájivá maska...
 .
10) Pokud jsme si jisti, e máme ve správn? - klikneme na Process Job
 .

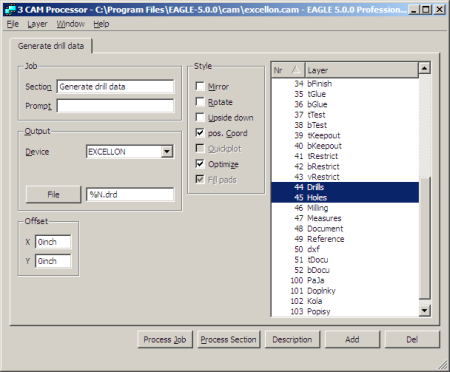

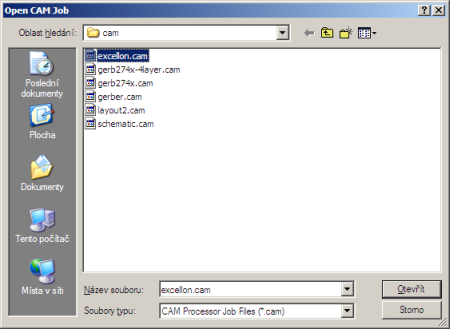

11) Expor dat - vrta?ka pozice d?r - op?t V hlavní nabídce File->CAM Processor->File->Open->Job... a tentokráte vybereme exellon.cam
 .
12) Zkontrolujeme vrstvy a zvolíme Process Job
 .

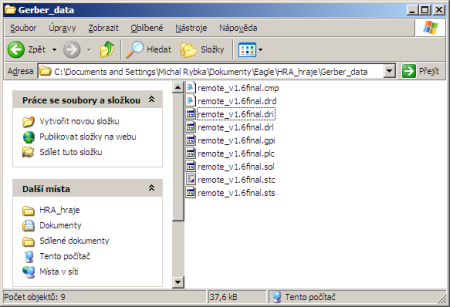

13) Data a kontrola - exportované soubory
 .
- pokud si nejste úpln? jisti, zda jste data vygenerovali zcela správn? a korektn?, m?ete si stáhnou n?jaký free "Gerber Viewer" a na svá data se podívat, jak je asi uvidí n?kdo, kdo bude desku vyráb?t. Free program? na náhled gerber dat je k nalazení hodn?.
.
- pak svá data m?ete zkusit n?kam poslat poptat a zjistit, za kolik Vám ploné spoje vyrobí... t?eba tady...
.
.
.
.
.
.
.
.
.
.
.
.
. |
Pokud jste si ji n?jakou desku navrhli a u Vás nebaví vyráb?t si ploné spoje amatérsky a chcete se sv??it do rukou profesionál?, m?site mít dv? v?ci. Za prvé dostatek pen?z, zvlát? pokud budete chtít vyrobit pouze jednu desku. Za druhé vygenerovaná data pro výrobu, standardn? je to formát
