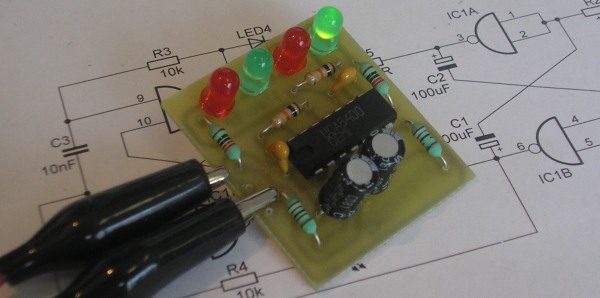

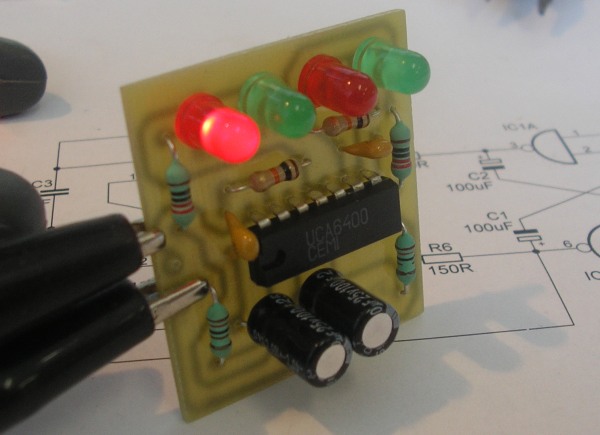

 Zase jedno ov??ené a oblíbené zapojení mezi naí mládeí. Sv?telného hada u na naich stránkách jednou máme. Tento had má sice jen 4 LED, ale je na výrobu jednoduí. Ploný spoj nemá tak husté spoje a jeho výroba bude snaí. Více uvnit? ?lánku..
.
Integrovaný obvod IC1 je 4 x 2-vstupové hradlo NAND - 7400 nebo dostupn?jí 74HC00. LED diody si m?ete zvolit dle vlastní fantazie a moností. Pokus si úpln? nejste jisti, zda umíte správn? pracovat s integrovanými obvody CMOS, rad?ji pod IC1 umíst?te patici.
Schéma:
 .

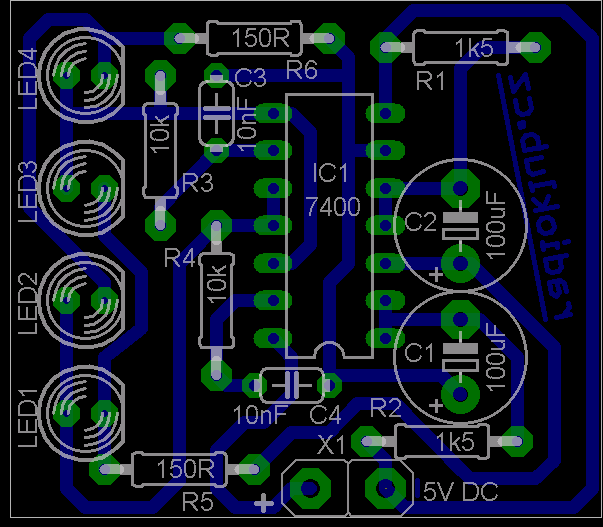

Ploný spoj:
 .
.
Deska byla vyrobena metodou naehlením tonneru.
Seznam pouitých sou?ástek:
R1,R2 - 1k5 - velikost 0207
R3,R4 - 10k - velikost 0207
R5,R6 - 150R - velikost 0207
C1,C2 - 100uF/16V elektrolyt - RM 5mm
C3,C4 - 10nF/50V keramika X7R- RM 5mm
LED1,2,3,4 - svíticí diody barvy dle vaí fantazie, RM 5mm
.
.
.
.
.
.
.
.
.
.
.
.
.
. |
