 Jedná
se
o kombinaci n?kolika základních zapojení integrovaného obvodu LM386. Tentokrát jsme vyuili hojn? pouiíaných nasouvacích svorkovnic známých v PC technice. Tento obvod je moné napájet i p?es baterii a funguje ji od 4V (do 18V). Jeho vyuití bychom nali celou ?adu. Je to univerzální 1W mono zesilova? s nízkým zkreslením..
.
.

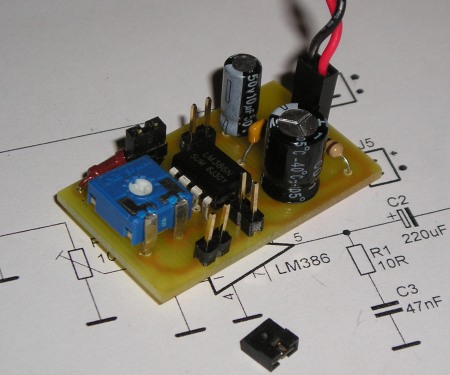

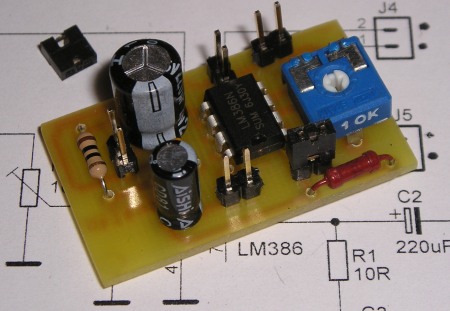

Pokud se podíváme na obrázek nebo na schéma, ur?it? si vimnete nadm?rného po?tu dvou-pinových nasouvacích svorek. J1 - napájení, J2 - IN a J3 - OUT jsou celkem jasné. Ale pro? J4 a J5? T?mito svorkami, resp. jejich zkratováním, nastavujeme zesílení celého obvodu. Jist? jste se u n?kdy setkali s t?mito malými propojovacími "jumpery". Nap?íklad p?i nastavení reimu HDD - master/slave. Pokud není na J5 osazena zkratovací propojka - jumper, bude zeslova? zesilovat 20x. Pokud je osazená pouze svorka J5, je zisk 50. Pokud jsou zapojeny J4 i J5, zisk bude 200.

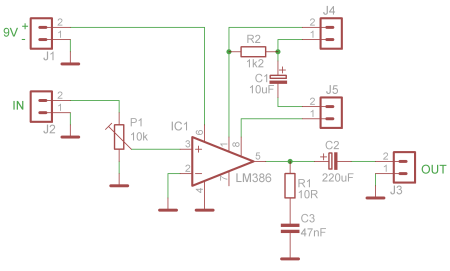

Schéma:
.

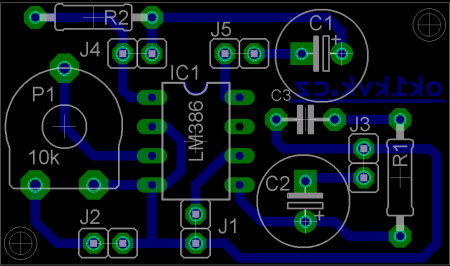

Ploný spoj:
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
|
