| CI-V interface k radiostanicím ICOM |
 |
 |
 |
| Technika & Bastlení - HAM konstrukce |
| Napsal uživatel Michal, OK1WMR |
| Pátek, 21 Březen 2008 00:00 |
.
 Jedná se o velmi jednoduché zapojení, které jsme upravili tak, aby se celé vešlo do klasického 9-pin D-SUB konektoru. Úprava spočívá především v použití SMD součástek, které jsou běžně dostupné. S tímto CI-V interfacem lze řídit všechny radiostanice ICOM, které používají CI-V komunikaci..
.
.

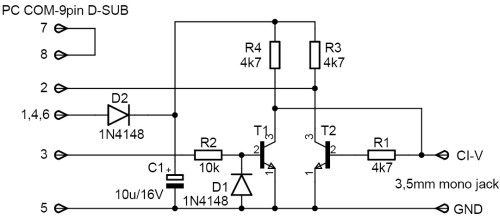

Schéma:
.
 .

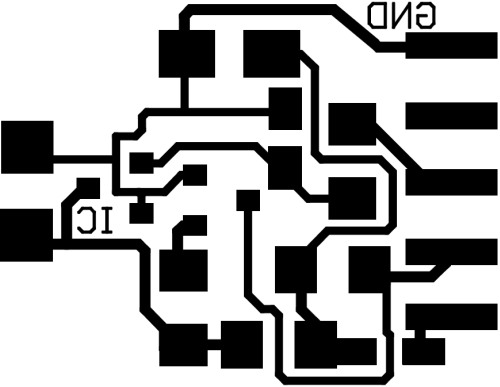

Plošný spoj + plošný spoj v PDF

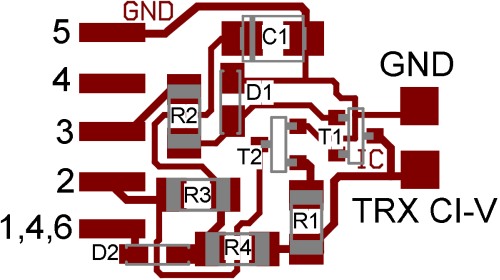

. Osazovák:

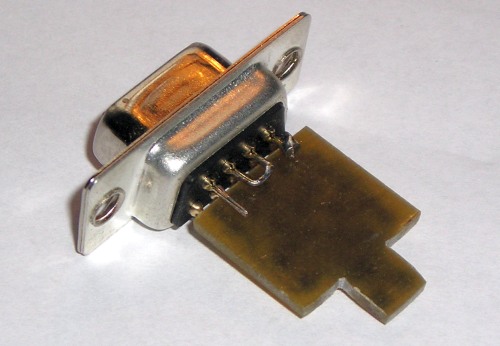

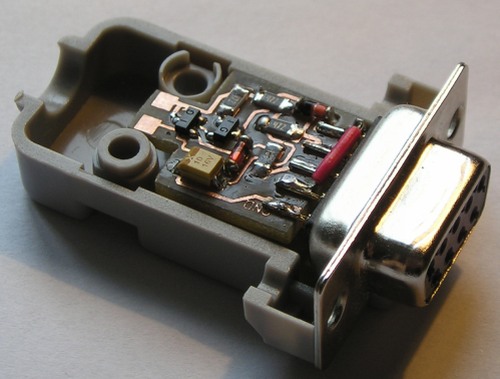

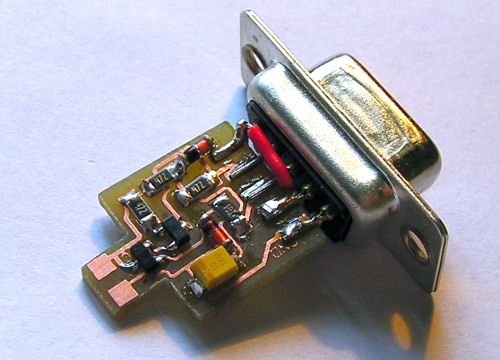

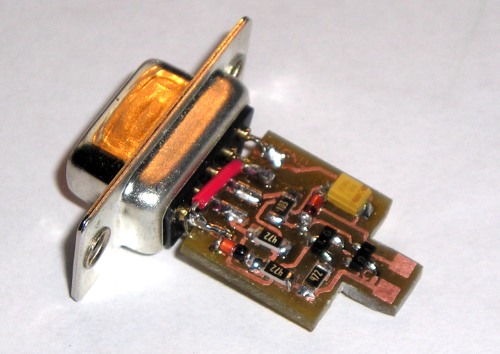

. Provedení:
 .
 .
 .
Původní zdroj: http://www.qsl.net/g3vgr/civ.html
|
