...aneb jak jsme sest?elili kanónem vrabce. Jirka OK7RA nás poprosil, zda bychom mu nenaprogramovali klí?ovadlo pro nový karlovarský maják OK0EKV, který je umíst?n nedaleko radioklubu na nejvyšším v?žáku ve m?st? v nadmo?ské výšce okolo 400m. Na 24GHz výkonem 100mW vysílá zna?ku, lokátor (JO60KF), již zmín?nou nadmo?skou výšku a 30sec. stálého tónu do antény 2x10 SLOT. Protože si te? hodn? hrajeme s Atmegami, upravili jsme jedno zapojení blikátka a vytvo?ili menší desti?ku pro Jirkovo maják.

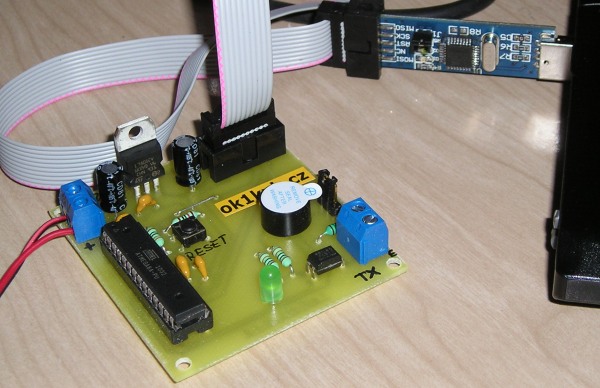

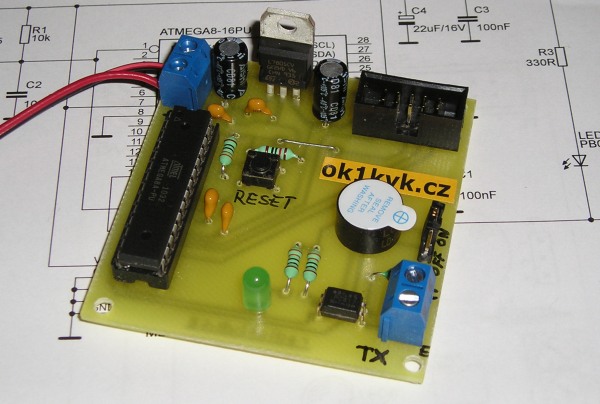

Jak už je napsáno, použít Atmegu8 je jako použít kanón na vrabce, ale funguje to. K vlatsní konstrukci, srdcem je jedno?ip Atmega8 v pouzdru DIL28 a jeho výstupní port PB0.  Atmega8 m?že využít sv?j 1MHz interní RC oscilátor, a tak jsme ho použili. Na desce je umíst?n ISP konektor pro programování J1. Zdroj 5V tvo?ený 7805 a kondenzátory. K procesoru je také tla?ítko RESET, které se m?že hodit a tak jsme ho tam prost? dali. Jako kontrola funkce slouží LED0, která signalizuje spínání výstupu PB0. K signalizaci také slouží piezobuzzer SG1, který ale nemusí pískat stále, lze jej vypnout p?epojením jumperu na JP1. Spínání  (klí?ování) dalších za?ízení je realizováno opto?lenem OK1. Odb?r p?i napájení 12V je kolem 50mA - stabilizátor se p?íjemn? oh?eje. Program je napsán pro OK0EKV, tak by tu byl asi zbyte?ný ke stažení.  Ješt? když by n?kdo náhodou uvažoval o stavb? majáku a nev?d?l by si rady s automatikou klí?ování, a? se nám ozve, rádi mu s tím pom?žeme. Protože maják? není nikdy dost :-)

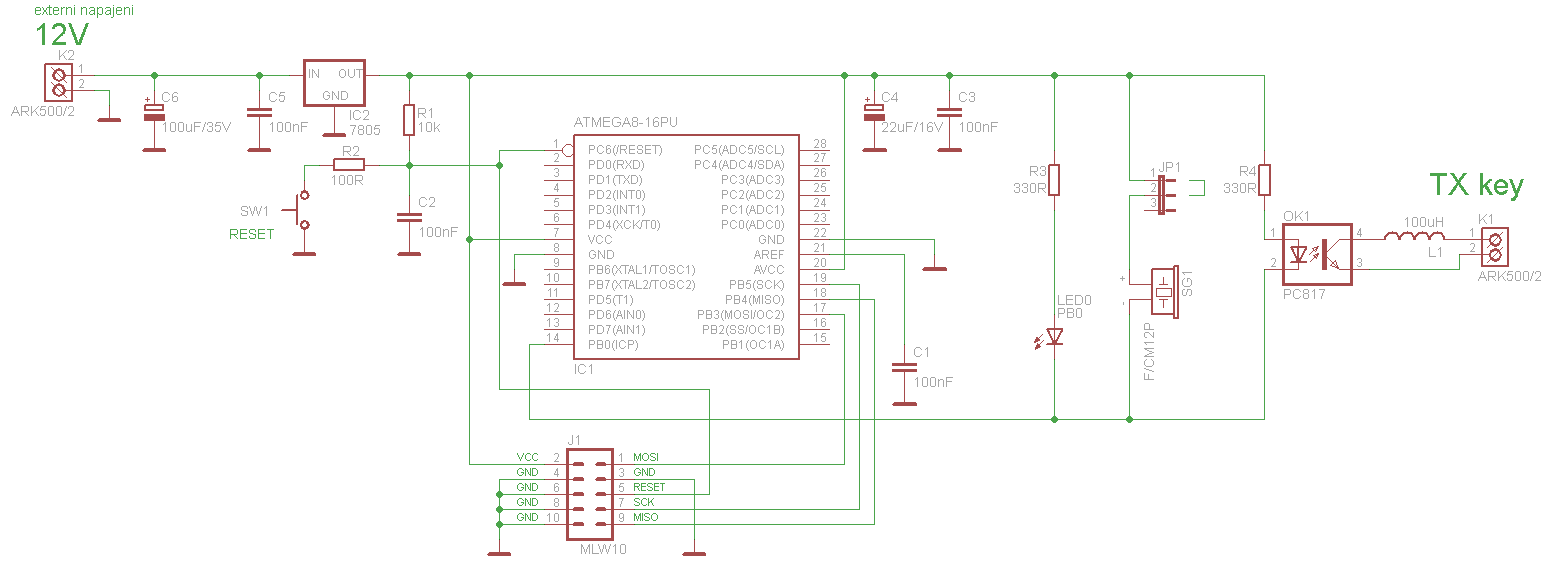

Schéma:

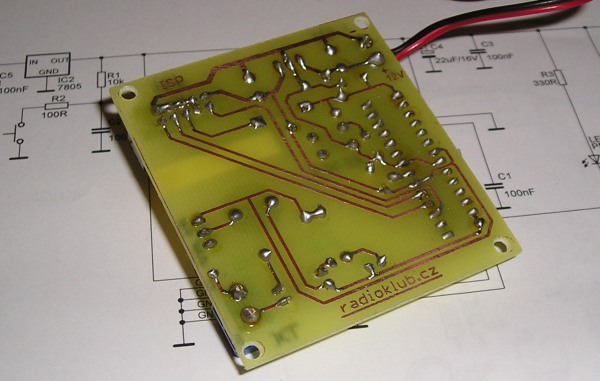

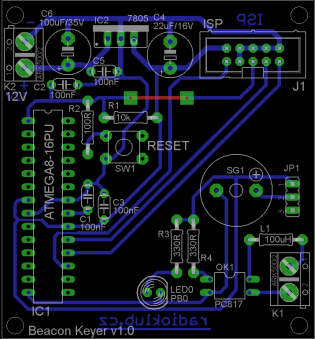

Plošný spoj:

PDF verze: schéma, plošný spoj 1:1 (60x65mm), osazovací plán

Eagle 5.9: SCH a BRD + doporu?ená Pájovo knihovna sou?ástek #PaJa_22.lbr.

.

---
