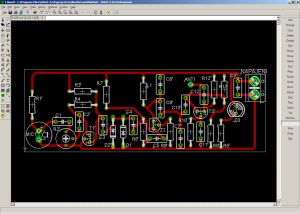

Každý správný radioamatér zajisté vyrábí plošné spoje ?ast?ji, než zalévá kv?tiny na zahrad?, a práv? pro n?j je ur?ený program EAGLE z dílny CADsoft, pro tvorbu plošných spoj?. Pro? se v dnešní dob? "zdržovat" návrhem plošným spoj? na papír a pracným ru?ním p?ekreslováním, když je k dispozici software, který veškerou práci ud?lá za Vás a to velmi rychle a jednoduše. Do karet nám, radioamatér?m, hraje i licence - freeware, který je ve verzi Light pro amatérské použití zdarma a m?že tak být voln? používán!

.

• Použitelná plocha desky je omezena na 100 x 80 mm (4 x 3.2 palce).
• Mohou být použity jen dv? signálové vrstvy spoj? (vrchní a spodní strana).

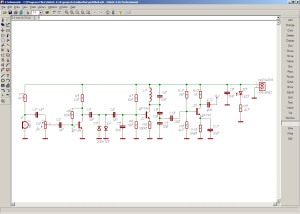

• Editor schématu m?že vytvo?it schéma pouze na jednom listu

To myslím nijak nevadí a na b?žné použití doma v?tšinou nepot?ebujete více - pokud ovšem nechcete tvo?it v takto omezeném prost?edí, p?ipravte si pár pen?z.

Program EAGLE - poslední verze lze stáhnout zde.

V dob? kdy píši tento ?lánek je poslední verze EAGLE version 4.16r2 (english, Windows), kterou m?žete stáhnout p?ímo z našeho webu zde: ZIP verze (8MB) nebo EXE verze (11MB).

Zde následuje pár odkaz? na stránky se zajímavou Eagle tématikou:

http://www.elcad.cz/eagle/ - Oficielní CZ web Eagle

http://www.cadsoft.de/ - Oficielní web Eagle (ENG)

http://paja-trb.unas.cz/elektronika/eagle.html - knihovny, návod a další

http://www.matwei.de/doku.php?id=en:eagle3d:eagle3d - 3D náhled PCB z Eagle

http://shop.ben.cz/Produkty.aspx?lang=cz&hl=EAGLE - Technická literatura BEN
