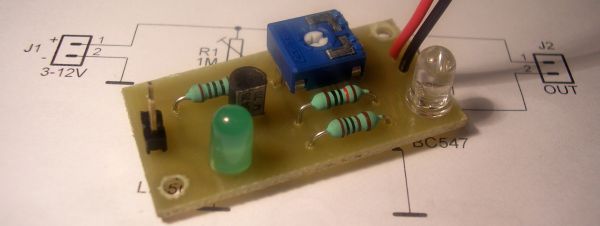

 Stmíva? pracuje tak, e pokud na bázi fototranzistoru T1 dopadá sv?tlo, tranzistor T2 není sepnut a tedy nesvítí ani LED1 nebo není sepnut výstup OUT. Jakmile se fototranzistor zastíní, T1 sepne. Citlivost lze nastavit trimrem R1..
.
Schéma:
 .

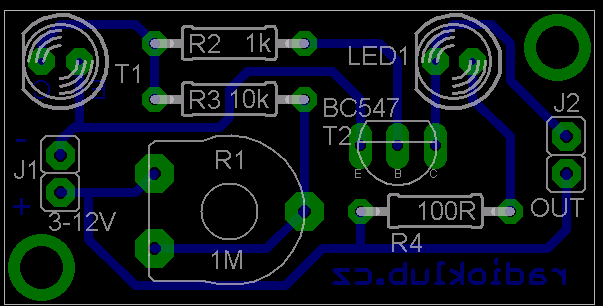

Ploný spoj:

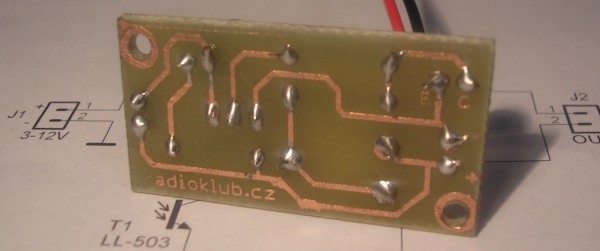

 Deska byla vyrobena metodou naehlením tonneru.
Seznam pouitých sou?ástek:
R1 -Trimr 1M
R2 - 1k - velikost 0207
R3 - 10k - velikost 0207
R4 - 100R - velikost 0207
T1 - LL505 - 2mm - Odkaz
T2 - BC547 nebo jiný NPN tranzistor
LED1 - svíticí dioda, 5mm
.
.
.
.
.
.
.
.
.
.
.
.
. |
