| Napsal uĹživatel Michal, OK1WMR |
| ĂterĂ˝, 22 Ănor 2011 20:08 |
 Kdo by neznal klasickou ruletu, nae zapojení elektronické rulety má pouze 10 pozic (10 LED). 5 LED je ?ervených a 5 zelených. Tla?ítkem rozto?íme ruletu, po uvlon?ní tla?ítka se ruleta jet? chvíli to?í. Pak z?stane svítit pouze jedna LED. Z p?ipojeného piezo-reproduktoru se ozývá zvuk poskakující kuli?ky. Více uvnit? ?lánku..
.
Je u to skoro trapné, ale zase op?t zapojení obsahuje ná známý Johnson?v ?íta? 4017. Ovem jako generátor impulz? pro ?íta? je pouit dvojitý opera?ní zesilova? LM1458N. Ruleta obsahuje dva ploné spoje. Více bude jasné z obrázk? a videa. Piezo reproduktorek jsme nenali mení, jinak by bylo asi lepí pouít mení. Zm?nou hodnoty C3 m?ete ovlivnit dobu doto?ení rulety po uvoln?ní tla?ítka. Na fotkách omluvte náhradu za chyb?jící ditunkovou litu J1A, kterou jsme nem?li a tak jsme tam dali jeden pin p?vodn? ur?ený na kabel.
Schéma:
 .
Ploný spoj:
 .
.
Deska byla vyrobena metodou naehlením tonneru.
Seznam pouitých sou?ástek:
R1 - 150R - SMD velikost 0805
R2,R4 - 1k5 - velikost 0207
R3 - 10R - velikost 0207
R5,R10 - 100k - velikost 0207
R6 - 1k - velikost 0207
R7,R8 - 10k - velikost 0207
R9 - 22k - velikost 0207
C1,C2 - 100nF/50V keramika X7R- RM 5mm
C3 - 47uF/35V elektrolyt - RM 5mm
IC1 - LM1458N - DIL8 - dvojitý opera?ní zesilova? (HS)
IC2 - 4017N - DIL14 - Jonson?v ?íta? (HS)
LED1,3,5,7,9 - SMD LED ?ervená - velikost 1206
LED2,4,6,8,10 - SMD LED zelená - velikost 1206
PIEZO - Piezo reproduktorek (GME)
J1A, J3A - dutinková lita do DPS - 2pin, rozte? vývod? 2.54mm (GME)
J2A, - dutinková lita do DPS - 10pin, rozte? vývod? 2.54mm
J1B,J3B - pinová lita do DPS - 2pin, rozte? vývod? 2.54mm (GME)
J2B, - pinová lita do DPS - 10pin, rozte? vývod? 2.54mm
K1 - napájení z 9V baterie (GME)
.
.

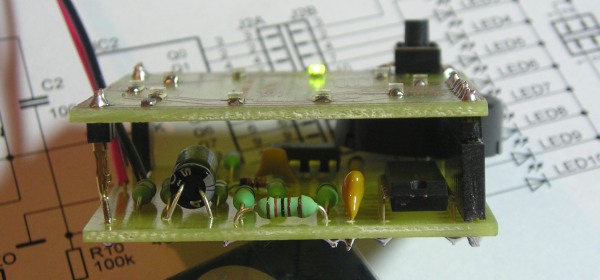

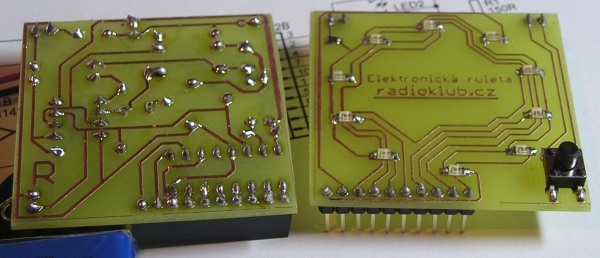

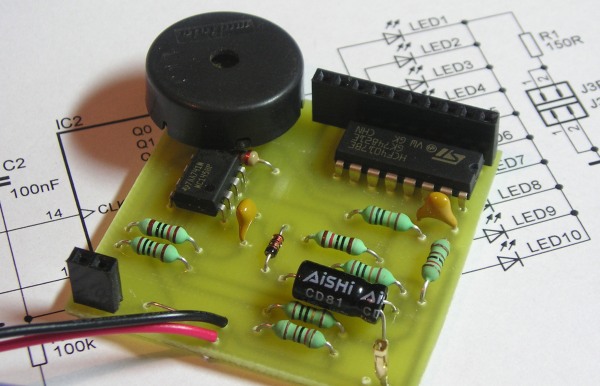

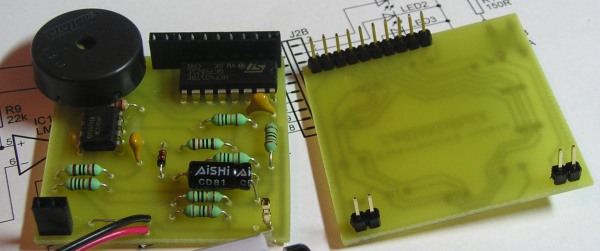

.Fotky provedení:
    .
.
.
.
.
.
.
.
.
.
.
.
. |
