Hybridn� d?li? nebo slu?ova? v�konu se �esti porty W2IMU, p?elo�il a upravil OK1UBO

V t�to zpr�v? je pops�n jednoduch� �esti portov� sdru�ova? ?i d?li? v�konu se ?ty?mi vstupy ?i v�stupy. Na ka�d�m ze ?ty? vstup? (v�stup?) se objevuje sign�l se stejnou velikost� a s f�zov�m posunem 0, 90, 180 a 270o. Obvod je schematicky zn�zorn?n na obr. 1 a m?�e b�t vytvo?en pomoc� �sek? koaxi�ln�ho kabelu, stripliajny nebo jin�m typem veden�.

obr. 1

Ka�d� �sek veden� je tvo?en ?tvrt vlnn�m �sekem o stejn� charakteristick� impedanci jako je impedance vstupn�ch v�stupn�ch port?. Lze pou��t i veden� tvo?en� z �sek? o jin� ne� po�adovan� impedanci vstup? ?i v�stup?, pak je ale nutn� na tyto vstupy a v�stupy p?ipojit ?tvrt vlnn� transform�tory. Tato mo�nost p?ich�z� do �vahy, kdy� jsou ?tvrt vlnn� �seky veden� tvo?eny z materi�l? dostupn�ch pr?m?r?, kter� nevytv�?ej� veden� o po�adovan� charakteristick� impedanci, ale impedanci p?ibli�n? po�adovanou. To lze vyu��t p?i konstrukci vysoko v�konov�ho sdru�ova?e se vzduchov�mi veden�mi tvo?en�mi b?�n? dostupn�mi Cu trubkami a dr�ty z obchodu s instalat�rsk�mi pot?ebami. Koncov� stupn? snadno p?izp?sob�te do z�t?�e (sdru�ova?e) s m�rn? rozd�lnou impedanc� ne� je po�adovan�ch 50 Ohm. Na v�stup pak p?ipoj�te line�rn� transform�tor impedance pro p?izp?soben� koax. kabelu (pops�no v jin� technick� zpr�v? W2IMU).

W2IMU, jen� je autorem p?vodn�ho zpr�vy, vytvo?il tento sdru�ova? pro 432 Mhz z kabelu RG214 (50 Ohm, dvouvrstv� CuAg st�n?n�), p?i?em� jednotliv� �seky m?ly elektrickou d�lku lambda/4. P?i m??en� zjistil pr?choz� �tlum 0,5 db a izolaci v�stupn�ch port? v�ce ne� 30 dB. Tento sdru�ova? m?�e b�t pou�it pro sdru�en� v�konu ?ty? zesilova?? pro dosa�en� vy��ho v�stupn�ho v�konu (obr.2a)

obr. 2a

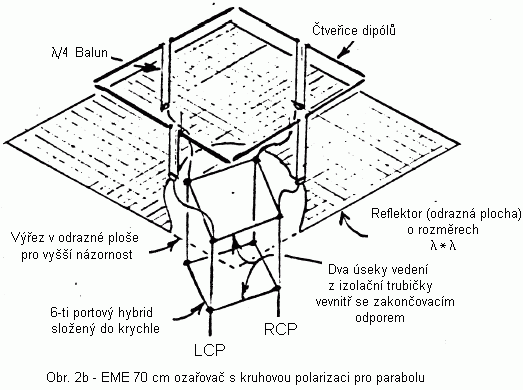

nebo b�t pou�it pro nap�jen� ?ty? dip�l? pro vytvo?en� oza?ova?e s kruhovou polarizac� pro parabolu (na obr�zku 2b je schematicky zn�zorn?n tento p?�pad).

obr. 2b

Rovinn� tvar sdru�ova?e m?�e b�t slo�en do tvaru krychle (za pomoci dopl?kov�ch dvou p?�?ek), ?�m� nabude mechanick� odolnosti. Dal�� v�hodou tohoto oza?ova?e je pom?rn? vysok� izolace v�stupn�ch port? (p?es 30dB) pro pravoto?ivou (RCP) a levoto?ivou (LCP) kruhovou polarizaci, kter� p?i pou�it� pro spojen� EME nevy�aduje v�konov� rel� na p?ep�n�n� TX/RX (viz obr�zek 3).

obr. 3

Reference: W2IMU, Technical report #19, The Crawford Hill VHF Club, 1986 A.a.M.Saleh, Planar Multiport Qudrature-Like Power Dividers/Combiners, IEEE Trans. on MTT Vol. MTT-29, No.4, April, 1981, str. 332-337.

Origin�l ve form�tu PDF zde ke sta�en�.

English original for download is here.
