Anténní přepínač na VKV 2.0

Napsal uživatel Michal, OK1WMR

Pondělí, 15 Březen 2010 15:45

Při závodech na VKV jsme řešili jak efektivně přepínat více antén v přijímací cestě. Během nekolika sezón jsme vyzkoušeli několik variant od těch nejjednodušších přepínačů až po přepínače kombinované řízené mikroprocesorem. Nakonec z celého projektu přepínání více přijímacích antén vyšel tento přepínač verze 2.0, který je popsán v následujícím článku.

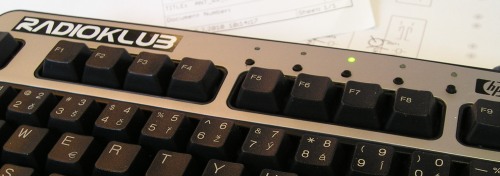

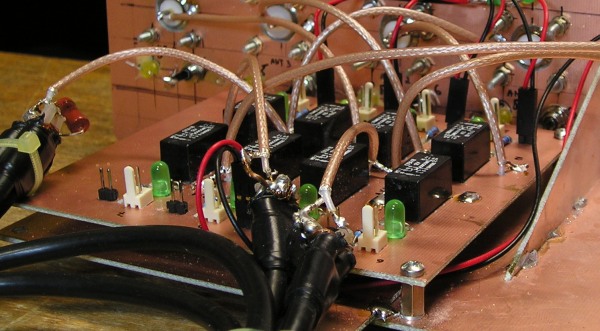

Na našem závodním QTH používáme pro pásmo 2m standardně několik antén. Většinou jde o 4 samostatné anténní systémy. Také máme na pracovišti od rádia až po antény rozdělenou RX a TX cestu, takže přepínač přepíná pouze RX signály. Dalším vstupním parametrem bylo připojení dvou přijímačů. Na druhém přijímači lze poslouchat na zbylé antény - neřipojené na RX1. Podstatnou část zapojení řídící logiky tvoří toto zapojení KV přepínače antén od OK2FJ. Přepínat lze jednotlivé antény nebo lze přepnout příjem z antén 1 a 2 přes impedanční přizpůsobení. Anténu 1 a 2 máme jako hlavní systémy, 3 a 4 jsou podružné fixní systémy. Ovládání je vyvedeno jak na panel tak do vysílací místnosti přes ovládací klávesnici. Ovládání je tvořeno 5 tlačítky a 5 signalizačními LED (4x pro výběr antény a 1x antény 1+2) a je zabudováno přímo do klávesnice počítače, kterou používá operátor pro zápis spojení. Celý přepínač je tvořen napájecím SS zdrojem 13,8V (není součástí dokumentace), deskou ovládacích logických obvodů a deskou s relé. Vše je celkem standardní, akorát jsme již opustili známá relé QN599 a použili signální relé MT2, které je plně dostačují pro přepínání RX signálu na 144 MHz. Plošný spoj pro desku relé je oboustranný, druhá strana je plná měď s připojením na GND. Celý přepínač jsme umístili do krabice pro 19" rack. Na konci článku jsou fotky výsledného provedení.

Deska ovládací logiky - Controll unit
