Univerzální sekvencer PDF Tisk Email
Technika & Bastlení - HAM konstrukce
Napsal uživatel Michal, OK1WMR
Středa, 10 Únor 2010 22:41

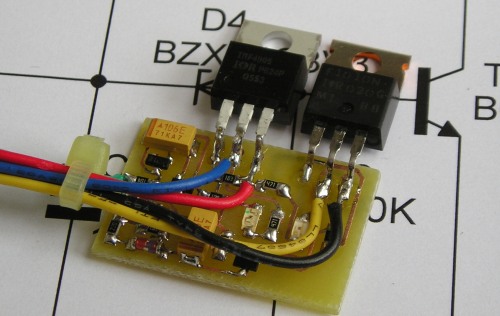

Tento sekvencer vychází z originálního zapojení od DB6NT. Doplnili jsme jej pouze o světelnou signalizaci a upravili součástky na naše snadno dostupné a levné. Největší přednost sekvenceru je jeho malá velikost (20x30mm) a snadná reprodukovatelnost. Součástky jsou až na spínací FETy v SMD provedení. Velikost rezistorů jsme zvolili 1206.
.
.
Zapojení je koncipované pro přímé napájení mikrovlnných koncových stupňů a anténních relé, ale lze jej použít velmi univerzálně. Součástky jsme vybrali podle aktuální dostupnosti. Například spínací Schottkyho diody D1 a D2 lze směle nehradit jiným typem. Spínací tranzistory také nemusí být přesně dodrženy, pouze pozor na vývody a zda jde o N či P FET. Také dejte pozor, pokud hodláte tranzistory umístit na chladič - musíte použít izolovanou podložku. Naše jsou předimenzovány a na spínání  (napájení) PA nebo anténního relé stačí i s menším výkonem. Sekvencer se sepne přivedením napětí +12V na PTT. Sepne se T3 (ANT), signalizace zelenou LED2. Asi za 150ms se sepne i T2 (PA), signalizace červenou LED1. Po odpojení +12V na PTT se nejprve odpojí T2 (PA) a pak teprve (po cca 150ms) T3 (ANT). Spínání  vzhledem k časové ose je znázorněno na následujícím obrázku.

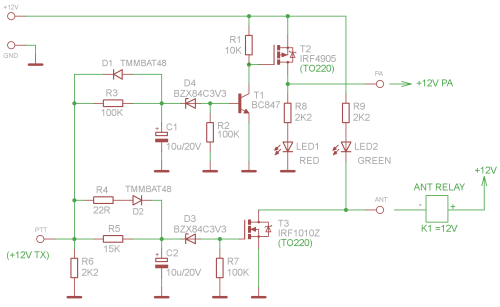

Schéma:
schema
.

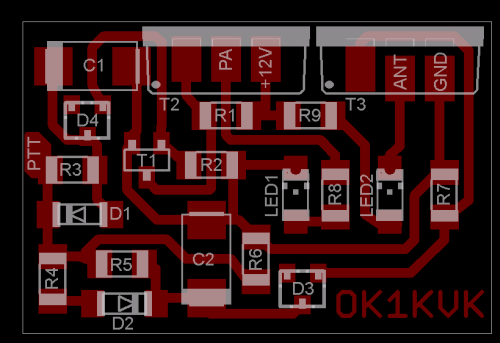

Plošný spoj (30x20mm):
pcb

.
Seznam součástek:
R1 - 10K 1206
R2, R3, R7 - 100K 1206
R4 - 22R 1206
R5 - 15K
R6, R8, R9 - 2K2 1206
C1, C2 - 10uF/25V pouzdro C
D1, D2 - TMMBAT48 - spínací Schottky dioda v pouzdru miniMELF
D3, D4 - BZX84C 3V3 - Zenerova dioda 3,3V v pouzdru SOT23
LED1 - červená svítící dioda - 1206
LED2 - zelená svítící dioda - 1206
T1 - BC847 SOT23
T2 - IRF4905 - P-FET - TO220 (55V/64A 20 mOhm)
T3 - IRF1010 - N-FET - TO220 (55V/72A 12 mOhm)
.
Eagle 5.7: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_21.lbr

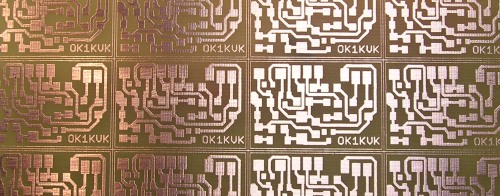

Výroba plošných spojů

.

.
.
.
.
.
.
.
.
.
.
.
.
.
